Брусковые перемычки– используются для укрепления оконных и дверных проемов. Данные перемычки имеют квадратное сечение с шириной до 25 сантиметров, а также для удобства монтажа и перемещения имеют специальные петли либо отверстия. Перемычки железобетонные наделены не только большими прочностными характеристиками, но и высокой морозоустойчивостью.
Условные обозначения: 2ПБ 10-1П
ПБ — перемычка брусковая;
2 — размер сечения: 1 — сечение 120х65мм, 2 — сечение 120х140мм, 3 — сечение 120х220мм, 4- сечение 120х290мм, 5- сечение 250х220мм.
10 — длина (дм);
1-расчетная нагрузка сверх собственной массы в кПа;
П — наличие строповочных петель.

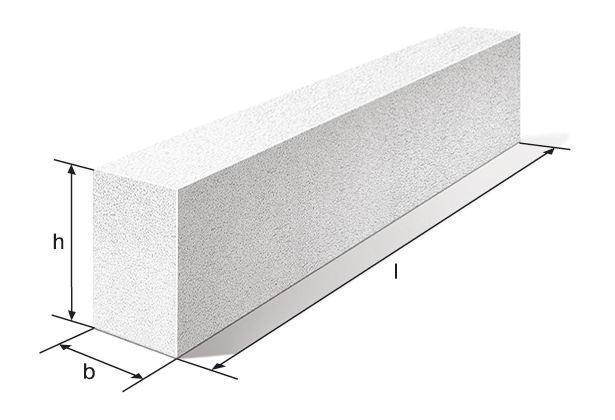

Перемычки брусковые серии 1.038.1-1 Размеры Вес, тн Объем, м³
L, мм b, мм h,мм
2ПБ 10-1П 1000 120 140 0,04 0,017
2ПБ 13-1П 1300 120 140 0,06 0,022
2ПБ 16-2П 1600 120 140 0,07 0,026
2ПБ 17-2П 1700 120 140 0,07 0,028
2ПБ 19-3П 1900 120 140 0,08 0,033
2ПБ 22-3П 2200 120 140 0,09 0,037
2ПБ 25-3П 2500 120 140 0,10 0,041
2ПБ 29-4П 2900 120 140 0,12 0,044
2ПБ 30-4П 3000 120 140 0,13 0,050
3ПБ 13-37П 1300 120 220 0,09 0,034
3ПБ 16-37П 1600 120 220 0,10 0,041
3ПБ 18-37П 1800 120 220 0,12 0,048
3ПБ 21-8П 2100 120 220 0,14 0,055
3ПБ 25-8П 2500 120 220 0,16 0,065
3ПБ 27-8П 2700 120 220 0,18 0,070
3ПБ 36-4П 3600 120 220 0,20 0,096
5ПБ 18-27П 1800 250 220 0,25 0,100
5ПБ 21-27П 2100 250 220 0,29 0,114
5ПБ 25-37П 2500 250 220 0,34 0,135
5ПБ 27-37П 2700 250 220 0,38 0,150
